⭐ มารู้จักกับซัพพอทกันเถอะ Pipe Support is a Friend

สวัสดีครับเพื่อนๆ วิศวกรสาย Piping ทุกคน! กลับมาพบกันอีกครั้งในพื้นที่แบ่งปันความรู้ของ Pipe Stress Thailand นะครับ 🤝

หลังจากที่เราคุยกันเรื่อง “ตัวละครหลัก” อย่างท่อและวาล์วกันไปแล้ว วันนี้ผมอยากพามาทำความรู้จักกับ “เพื่อนแท้” ที่คอยโอบอุ้มและประคองระบบท่อของเราให้มั่นคง นั่นก็คือ Pipe Support หรือที่เรียกกันง่ายๆ ว่า “Support” นั่นเองครับ 🏗️

ทำไมผมถึงบอกว่า Support is a Friend? ก็เพราะว่าในการทำ Pipe Stress Analysis นั้น ซัพพอทไม่ใช่แค่แท่งเหล็กประหลาดๆ ที่เอาไปวางไว้ใต้ท่อ แต่พวกมันคืออุปกรณ์ที่ช่วยเรา “ควบคุมพฤติกรรมของท่อ” ให้เป็นไปตามที่เราต้องการครับ ท่อจะยืดไปทางไหน จะหดอย่างไร หรือจะโยกแค่ไหน ซัพพอทพวกนี้แหละคือเพื่อนที่จะคอยบอกว่า “เฮ้ยเพื่อน ไปทางนี้ได้ แต่อย่าไปทางนั้นนะ!”

วันนี้เรามาทำความเข้าใจพื้นฐานของซัพพอทแต่ละประเภทโดยแยกตาม “หน้าที่” (Function) ของมันกันครับ เวลาคุยกับ Piping Designer หรือตอนคีย์ลงโปรแกรม CAESAR II จะได้ไม่หลงทิศหลงทางกัน

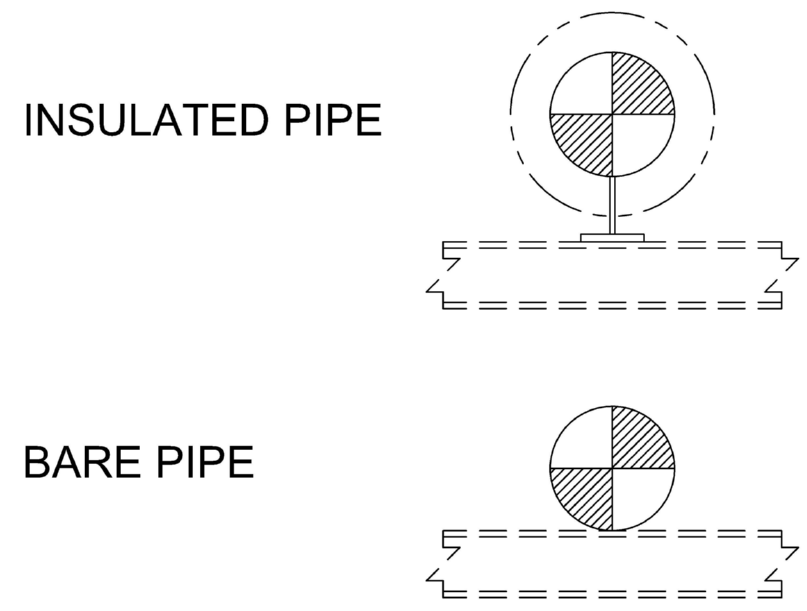

1. Rest Support: เพื่อนที่ช่วยแบกรับน้ำหนัก 🏋️‍♂️

นี่คือซัพพอทที่พื้นฐานที่สุดและพบมากที่สุดในโรงงานครับ หน้าที่หลักของมันมีแค่อย่างเดียวคือ “รับน้ำหนัก” (Weight Support) ของท่อในแนวดิ่ง

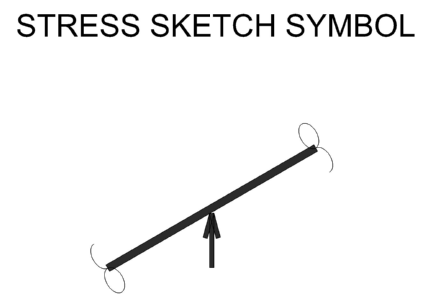

  • เชิงวิศวกรรม: ในระบบพิกัดของ CAESAR II เรามักจะจำลองเป็นสัญลักษณ์ +Y (Restraint ในทิศทาง Y เป็นบวก) หมายความว่ามันต้านทานแรงโน้มถ่วงไม่ให้ท่อตกลงมา แต่ท่อยังสามารถยกตัว (Lift-off) ขึ้นได้ถ้าท่อขยายตัวจนแอ่นขึ้น และยังสามารถสไลด์ไปมาในแนวราบได้ (ถ้าไม่คิดแรงเสียดทาน)

  • จุดที่ต้องระวัง: เมื่อท่อร้อนจัดและเกิดการแอ่นตัว (Bending) จนท่อลอยพ้นซัพพอท (Lift-off) น้ำหนักที่เคยอยู่ที่จุดนี้จะหายไปและวิ่งไปตกที่จุดข้างๆ หรือ Nozzle ของปั๊มแทน! นี่คือสิ่งที่ Stress Engineer ต้องเช็คเสมอครับ

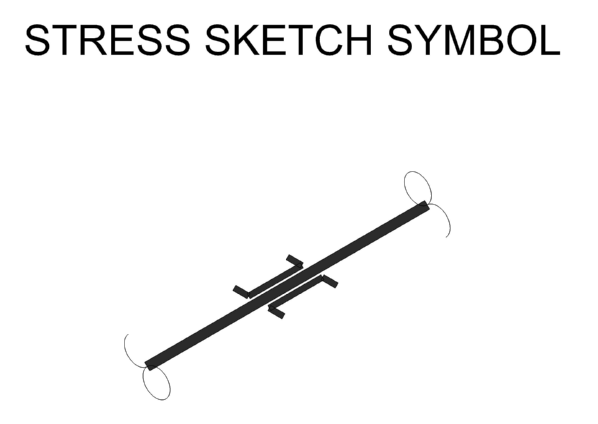

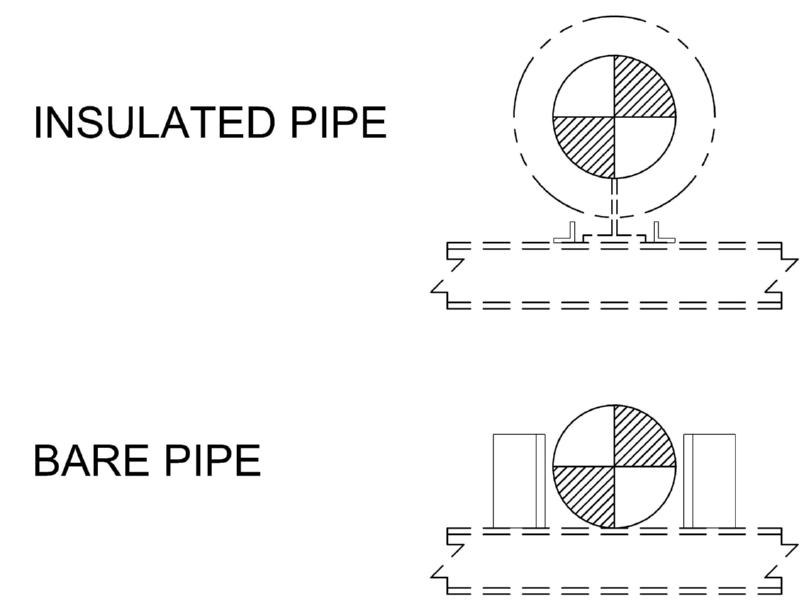

2. Guide Support: เพื่อนที่คอยประคองไม่ให้หลงทาง 🛣️

ตัวนี้แหละที่ผมอยากให้เพื่อนๆ ให้ความสำคัญเป็นพิเศษ เพราะหน้าที่มันซับซ้อนกว่าที่คิดครับ

  • เชิงวิศวกรรม: Guide คือการจัดการกับ Degrees of Freedom (DOF) ในแนวราบ (Lateral) มันจะบล็อกการเคลื่อนที่ในทิศทางด้านข้างท่อ (เช่น วิ่งแนวแกน Z จะบล็อกแกน X) แต่ยังยอมให้ท่อยืด-หดได้อิสระในแนวแกนของมัน

  • ทำไมถึงสำคัญมาก?:

    1. ป้องกันการโก่งตัว (Buckling): ท่อที่ยาวและร้อนจัดจะเกิดแรงอัดในแนวแกน (Axial Force) มหาศาล ถ้าไม่มี Guide ประคองตามระยะ (Guide Spacing) ท่อจะ “โก่ง” ออกด้านข้างเหมือนไม้บรรทัดที่โดนกดหัวท้ายครับ

    2. รักษาแนวท่อ (Alignment): สำคัญมากก่อนเข้า Expansion Loop หรือ Expansion Joint เพื่อบังคับให้ท่อยืดเข้าจุดรับแรงอย่างตรงเป๊ะ ไม่สะบัดออกข้างจนพัง

  • Technical Details: ในการคำนวณจริง เราอาจจะใส่ค่า Gap (ระยะห่าง) ประมาณ 2.0 – 3.0 mm เพื่อไม่ให้ล็อกแน่นเกินไปจนเกิดความเค้น (Binding) และต้องไม่ลืมใส่ค่า Friction Factor (mu) เพราะเวลาท่อสไลด์เบียด Guide มันจะเกิดแรงเสียดทานย้อนกลับไปหา Nozzle หรือ Anchor ได้ครับ

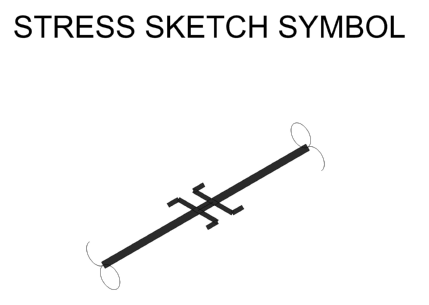

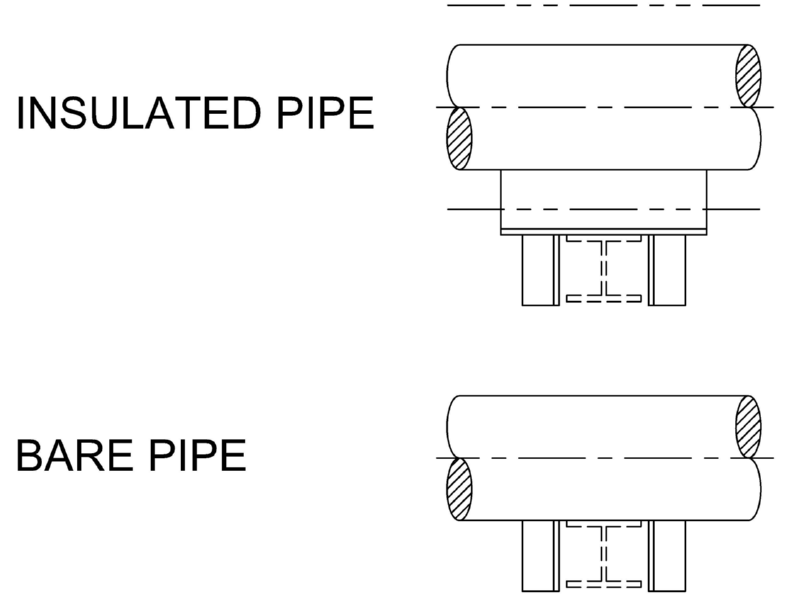

3. Stopper (Limit Stop): เพื่อนที่คอยเบรกเมื่อถึงจุดหมาย 🛑

Stopper หรือ Axial Stop คือซัพพอทที่เอาไว้ “จำกัดการเคลื่อนที่ในแนวแกนท่อ” (Axial Direction)

  • เชิงวิศวกรรม: มันจะยอมให้ท่อยืดได้ในทิศทางเดียว หรือยืดได้ไม่เกินระยะที่กำหนด (Gap) เพื่อไม่ให้ท่อขยายตัวไปเบียดอุปกรณ์ตัวอื่น หรือเพื่อบังคับให้การขยายตัว “วิ่ง” ไปในทิศทางที่เราต้องการ (Directional Control)

  • การใช้งาน: มักใช้คู่กับ Guide เพื่อประคองท่อให้วิ่งเป็นเส้นตรงในขณะที่ Stopper คอยคุมระยะยืด-หด

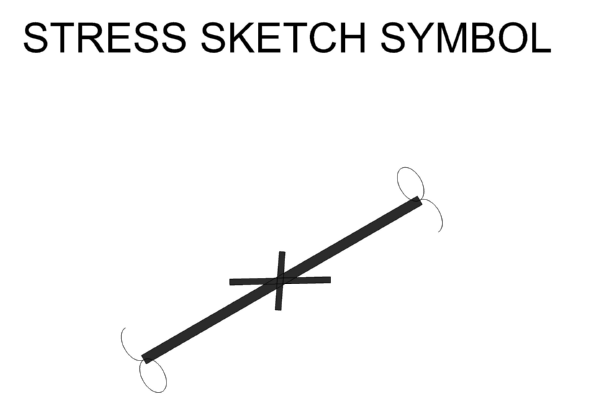

4. Pipe Anchor: เพื่อนจอมบงการ (ล็อกตายทุกทิศทาง) ⚓

Anchor คือจุดที่ “โหด” ที่สุด เพราะมันคือการล็อกการเคลื่อนที่ในทุกทิศทาง ทั้ง 6 Degrees of Freedom (เลื่อน X, Y, Z และหมุน Rx, Ry, Rz)

  • เชิงวิศวกรรม: มันทำหน้าที่แบ่งระบบท่อออกเป็นส่วนๆ (Pipe Loop Isolation) เพื่อไม่ให้ความร้อนจากฝั่งหนึ่งส่งผลไปถึงอีกฝั่งหนึ่ง มักใช้ที่จุดต่อเข้าเครื่องจักร (Terminal Point) เพื่อรับแรงทั้งหมดไว้ที่ตัวมันเอง ไม่ให้โหลดไปลงเครื่องจักร

  • คำเตือน: เวลาใส่ Anchor ต้องตรวจสอบให้ดีนะ! เพราะถ้าท่อไม่มีที่ให้ขยายตัว แรง Stress จะพุ่งสูงปรี๊ดจนท่อแตกได้ การวาง Anchor ต้องมาพร้อมกับการออกแบบ Expansion Loop หรือ Flexibility ที่ดีเสมอครับ

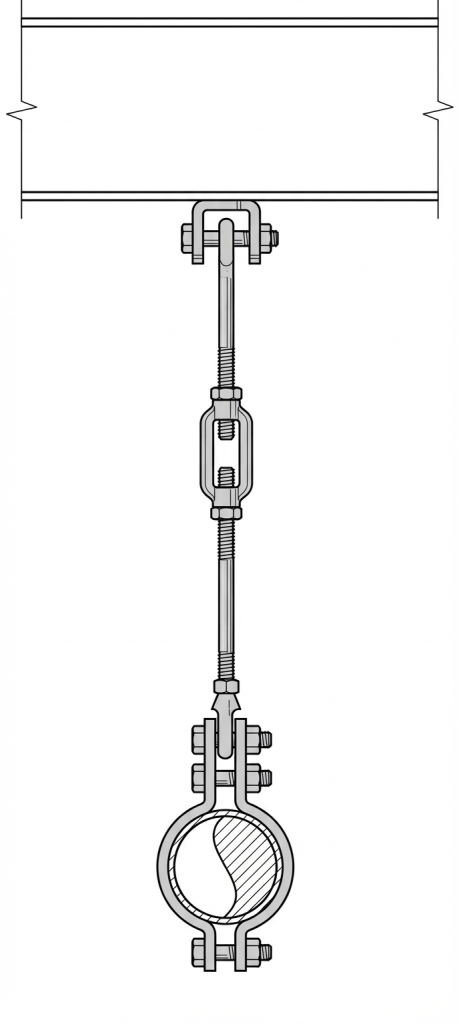

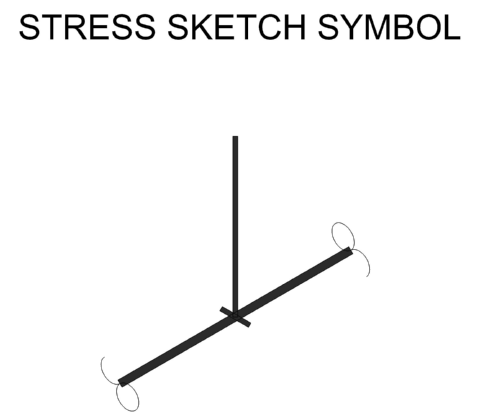

5. Pipe Hanger: เพื่อนที่ดึงเราไว้จากท้องฟ้า ☁️⛓️

ในกรณีที่พื้นข้างล่างไม่มีที่ว่างให้วาง Rest ซัพพอท เราก็ต้องใช้วิธี “แขวน” ท่อลงมาจากโครงสร้างข้างบนครับ

  • เชิงวิศวกรรม: ส่วนใหญ่จะเป็น Rod Hanger (เหล็กเส้นเกลียว) หน้าที่หลักคือรับน้ำหนักเหมือน Rest Support แต่ใช้แรงดึงแทนแรงกด

  • จุดบอด: Rod Hanger จะทำงานได้ดีตราบเท่าที่ท่อทิ้งน้ำหนักลงมา แต่ถ้าท่อพยายามจะลอยขึ้น (Upward Movement) ตัว Rod จะหย่อนทันทีและไม่ช่วยรับแรงใดๆ เลย ซึ่งอาจส่งผลให้โหลดทั้งหมดไปตกที่ Nozzle แทนครับ

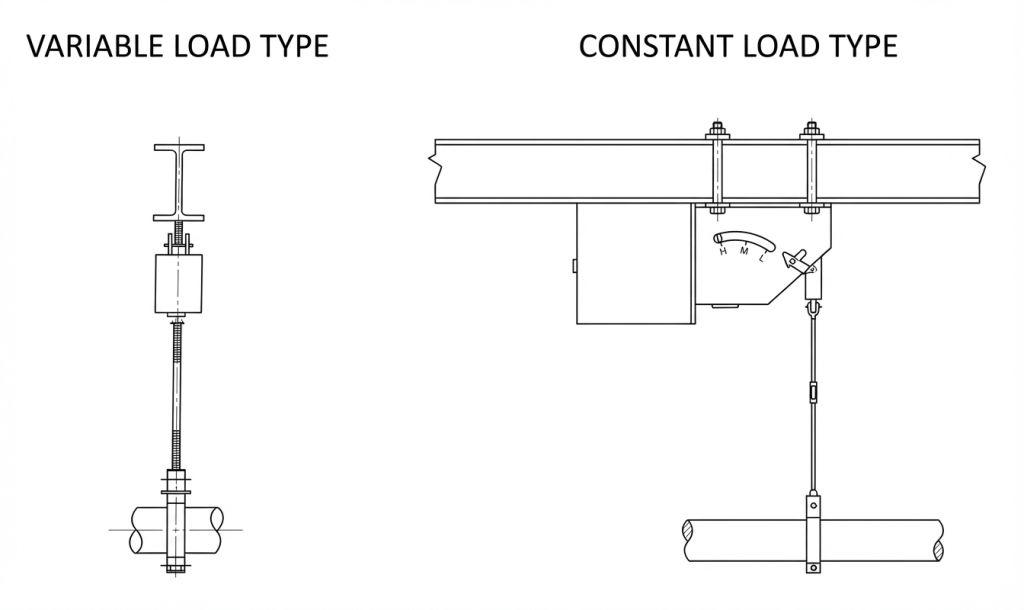

6. Spring Type Support: เพื่อนที่ยืดหยุ่นและเข้าใจเราที่สุด 🌀✨

นี่คือซัพพอทระดับ “Advance” ที่ Pipe Stress Engineer ต้องคลุกคลีด้วยมากที่สุดครับ มันมีทั้งแบบ Variable Spring และ Constant Spring

  • Variable Spring: แรงต้านจะเปลี่ยนไปตามระยะยืด-หด (เหมือนสปริงปากกา) ใช้ในจุดที่มีการขยับตัวในแนวดิ่งไม่มากนัก (Vertical Movement < 50mm) โดยเราต้องคุมไม่ให้แรงที่เปลี่ยนไป (Load Variation) เกิน 25% ของโหลดที่รับจริง

  • Constant Spring: ไม่ว่าท่อจะยืดหรือหดไปแค่ไหน แรงที่สปริงช่วยแบกจะ “คงที่” เสมอ! ใช้ในจุดที่ท่อขยายตัวแนวดิ่งเยอะๆ เพื่อให้การกระจายตัวของน้ำหนักที่ Support หรือ Nozzle ใกล้เคียง เปลี่ยนแปลงน้อยที่สุด

  • ทำไมต้องใช้สปริง?: เพราะถ้าเราใช้ซัพพอทแบบแข็ง (Rigid) ในจุดที่ท่อพยายามจะยกตัวขึ้น ท่อจะลอยพ้นซัพพอทและทำให้เสียสมดุลน้ำหนักทันที สปริงจึงทำหน้าที่ “เดินตาม” ท่อไปเพื่อประคองน้ำหนักไว้ตลอดเวลานั่นเองครับ

💡 สรุปส่งท้าย: การเลือกเพื่อนให้ถูกงาน

เพื่อนๆ เห็นไหมครับว่า ซัพพอทแต่ละแบบมี “นิสัย” และ “หน้าที่” ไม่เหมือนกันเลย งานของพวกเราในฐานะ Pipe Stress Engineer คือการผสมผสานเพื่อนเหล่านี้เข้าด้วยกันอย่างลงตัว:

  • อยากได้ที่วางเฉยๆ ➡️ Rest

  • อยากให้ท่อวิ่งตรง ไม่โก่ง ➡️ Guide (อย่าลืม Gap และ Friction นะ!)

  • อยากคุมระยะยืด ไม่ให้ไปเบียดใคร ➡️ Stopper (Limit Stop) 🛑

  • อยากล็อกให้จบ ➡️ Anchor

  • ท่อขยับขึ้นลงเพราะความร้อน ➡️ Spring

งานของพวกเราในฐานะ Pipe Stress Engineer คือการผสมผสานเพื่อนเหล่านี้เข้าด้วยกันอย่างลงตัว เพื่อให้ท่อของเรา “สบายตัว” ที่สุด (Stress ต่ำที่สุด) และ “ปลอดภัย” ที่สุดนั่นเองครับ 👋🚀
