กราบสวัสดีเพื่อนพ้องน้องพี่ชาว Piping และเหล่า Pipe Stress Engineer ผู้พิทักษ์ความปลอดภัยแห่งโรงงาน Oil & Gas ทุกท่านครับ! 🙋♂️
หลังจากคราวก่อนๆ เราคุยกันเรื่องท่อ เรื่องข้อต่อ (Fittings) กันไปแล้ว วันนี้ผมอยากชวนเปลี่ยนบรรยากาศ มาคุยถึง “พี่ใหญ่” ในระบบท่อกันบ้าง นั่นก็คือ “วาล์ว (Valve)” นั่นเองครับ ⚙️
หลายคนอาจจะคิดว่า “เอ๊ะ! เราเป็น Pipe Stress Engineer นะ ไม่ใช่ Piping Material หรือ Process Engineer ทำไมต้องมารู้ลึกเรื่องวาล์วด้วย? แค่รู้ว่าตรงนี้มีวาล์ว ใส่ในโมเดล CAESAR II จบๆ ไปไม่ได้เหรอ?” คำตอบคือ… ไม่ได้เด็ดขาดครับ! 🙅♂️
ถ้าเปรียบระบบท่อเหมือนร่างกายมนุษย์ ท่อก็คือเส้นเลือด ส่วนวาล์วเนี่ย มันคือ “กล้ามเนื้อหัวใจ” หรือ “ประตูเมือง” ที่คอยควบคุมการไหลเลยทีเดียว และในมุมของ Pipe Stress Engineer อย่างเรา วาล์วไม่ใช่แค่จุดๆ หนึ่งในโมเดล แต่มันคือ “ก้อนน้ำหนัก” และ “ตัวกำหนดระยะ” ที่สำคัญในระบบท่อเลยล่ะครับ
ถ้าเราใส่ข้อมูลวาล์วผิด ชีวิตเปลี่ยนทันที! โมเดลที่เรารันออกมาอาจจะผ่านฉลุย แต่หน้างานจริงท่ออาจจะตกท้องช้าง Support รับน้ำหนักไม่ไหว หรือระยะท่อสั้นยาวไปผล stress เพี้ยน เพราะฉะนั้น วันนี้เรามาทำความคุ้นเคยกับวาล์วแบบ “Be Familiar with Valve Type” กันดีกว่าครับ
ทำไม Pipe Stress Engineer ต้องแคร์เรื่องวาล์ว? 🤔
ก่อนจะไปรู้จักชนิดของวาล์ว เรามาเข้าใจกันก่อนว่าข้อมูลอะไรของวาล์วที่ส่งผลกระทบกับงาน Pipe Stress Analysis ของเราโดยตรง:
มิติความยาว (Face-to-Face Dimension): นี่คือเรื่องคอขาดบาดตาย! ระยะจากหน้าแปลนฝั่งหนึ่งไปอีกฝั่งหนึ่งของวาล์วแต่ละชนิด แต่ละขนาด แต่ละ Pressure Rating (Class 150, 300, 600…) มันไม่เท่ากันนะครับ! มาตรฐานสากลที่คุมเรื่องนี้คือ ASME B16.10 ถ้าคุณโมเดลความยาววาล์วผิด Geometry ของท่อคุณก็เพี้ยน ผลลัพธ์ Thermal Expansion ก็เชื่อถือไม่ได้ทันที
น้ำหนัก (Weight): นี่คือพระเอกตัวจริง! วาล์วบางตัวหนักเป็นตันๆ นะครับ น้ำหนักนี้จะแปรผันตรงกับขนาดและ Pressure Rating ยิ่ง Class สูง เหล็กยิ่งหนา ยิ่งหนักมาก ถ้าคุณใช้ Default Weight ใน CAESAR II แนะนำว่าควรเช็คเทียบกับ Catalogue ที่ใช้จริงด้วยครับ
จุดศูนย์ถ่วง (Center of Gravity – CG): วาล์วบางชนิดมีก้านวาล์ว (Stem) สูงปรี๊ด หรือมีหัวขับ (Actuator) หนักๆ อยู่ด้านบน ทำให้ CG มันเยื้องออกจากเซ็นเตอร์ท่อเยอะ การติดตั้งก้านวาล์วในแนวนอนต้องคำนึงถึงโมเมนต์ที่เพิ่มขึ้นมาด้วยครับ
เห็นไหมครับว่า การ “รู้จัก” วาล์วแต่ละชนิด มันช่วยให้เราประเมินสถานการณ์ในโมเดลได้แม่นยำขึ้นเยอะ
มาทำความรู้จัก 6 วาล์วยอดฮิตในโรงงาน Oil & Gas 🛢️
ทีนี้เรามาดูกันว่า “ตัวละครลับ” ที่เราเจอบ่อยๆ บน P&ID และ Isometric Drawing มีอะไรบ้าง และในมุม Pipe Stress เราต้องระวังอะไร:

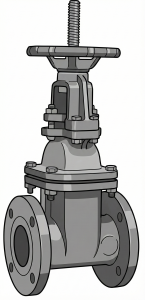

1. Gate Valve 🚪
P&ID Symbol
หน้าที่: เป็นวาล์วพื้นฐานที่สุด ใช้สำหรับเปิดสุด หรือปิดสุด (On/Off) ไม่เหมาะกับการปรับอัตราการไหล (Throttling)
มุมมอง Pipe Stress: เจ้าตัวนี้มักจะมีความสูง (Bonnet สูง) โดยเฉพาะรุ่นที่ก้านวาล์วเลื่อนขึ้นลง (Rising Stem) น้ำหนักค่อนข้างเยอะ และถ้าเป็นขนาดใหญ่ๆ CG มักจะอยู่สูงครับ ระวังเรื่องโมเมนต์บิดตัวถ้าติดตั้งแนวนอน

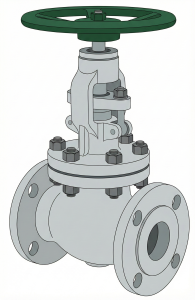

2. Globe Valve 🌐
P&ID Symbol
หน้าที่: เกิดมาเพื่อการปรับอัตราการไหล (Throttling) โดยเฉพาะ การไหลข้างในจะคดเคี้ยวหน่อย ทำให้ Pressure Drop สูง
มุมมอง Pipe Stress: รูปร่างมักจะป้อมๆ อ้วนๆ และโดยทั่วไปจะ “หนักกว่า” Gate Valve ในขนาดและ Class เดียวกันครับ เพราะโครงสร้างภายในซับซ้อนกว่า ต้องเผื่อน้ำหนักดีๆ
3. Ball Valve ⚽
P&ID Symbol
หน้าที่: เปิด-ปิดเร็ว (Quarter-turn) นิยมมากในงาน Automatic On-Off Control
มุมมอง Pipe Stress: ถ้าเป็นขนาดเล็กๆ (Floating Ball) จะเบาและกะทัดรัด แต่ถ้าเป็นขนาดใหญ่ๆ แรงดันสูงๆ (Trunnion Mounted) จะหนักเอาเรื่องครับ และบ่อยครั้งมักมาพร้อมกับ Actuator ตัวบะเริ่มเทิ่มด้านบน ซึ่งเป็นฝันร้ายของ Stress Engineer เลยครับ (หนักมาก!)

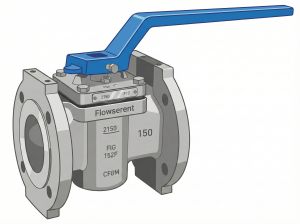

4. Plug Valve 🔌
P&ID Symbol
หน้าที่: คล้าย Ball Valve แต่ข้างในเป็นทรงกรวย (Plug) นิยมใช้ในงานที่มีสารแขวนลอย หรือต้องการการซีลที่แน่นหนาพิเศษ
มุมมอง Pipe Stress: มักจะมีรูปร่างกะทัดรัด แต่ตันและหนักมาก โดยเฉพาะพวก Lubricated Plug Valve

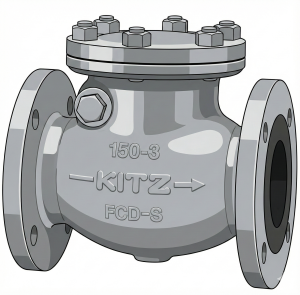

5. Check Valve ↩️🚫
P&ID Symbol
หน้าที่: ยอมให้ไหลทางเดียว ป้องกันการไหลย้อนกลับ (เจอบ่อยๆ หลังปั๊ม) มีหลายแบบ เช่น Swing Check, Lift Check, Dual Plate (Wafer) Check
มุมมอง Pipe Stress:
Swing Check: ตัวใหญ่ หนัก และมีฝาปิดด้านบนที่ต้องเผื่อที่ไว้ซ่อมบำรุง
Wafer Check: ตัวนี้บางเฉียบ (สอดแทรกระหว่างหน้าแปลน) เบามาก และ Face-to-face สั้นนิดเดียว
6. Butterfly Valve 🦋
P&ID Symbol
หน้าที่: ใช้ได้ทั้งเปิด/ปิด และปรับอัตราการไหล เหมาะกับท่อขนาดใหญ่ แรงดันต่ำๆ น้ำเยอะๆ (เช่น Cooling Water)
มุมมอง Pipe Stress: เป็นมิตรกับ Pipe Stress Engineer ที่สุด เพราะ “บาง เบา และสั้น” (Face-to-face สั้นมาก) ช่วยประหยัดพื้นที่ในการติดตั้ง
สรุปส่งท้าย: อย่าเดา! ให้เปิด Catalog 📖
เพื่อนๆ ครับ การที่เราเห็นสัญลักษณ์บน P&ID หรือ Isometric Drawing แล้วรู้ทันทีว่ามันคือวาล์วอะไร มันช่วยให้เรา “เอะใจ” ได้ว่าควรจะโมเดลมันยังไง
แต่สิ่งสำคัญที่สุดคือ “ไม่ควรเดาน้ำหนักและขนาดเด็ดขาด” 🚫
เมื่อต้องทำงานจริง ให้ดู สัญลักษณ์ หรือ Tag ของวาล์วตัวนั้น แล้วไปเปิดดู Pipe Spec หรือ Vendor Catalog ของโครงการ เพื่อหาน้ำหนัก (Weight) และระยะ Face-to-Face ที่ถูกต้องตามมาตรฐาน (เช่น ASME B16.10, API 602 ฯลฯ) มาใส่ใน CAESAR II เสมอครับ
การใส่ใจรายละเอียดเล็กๆ น้อยๆ ของ “วาล์ว” เหล่านี้แหละครับ ที่จะแยก “คนใช้โปรแกรมเป็น” ออกจาก “Pipe Stress Engineer มืออาชีพ”
สู้ๆ กับการโมเดลนะครับ แล้วพบกันใหม่บทความหน้าครับ! ✌️🏭
